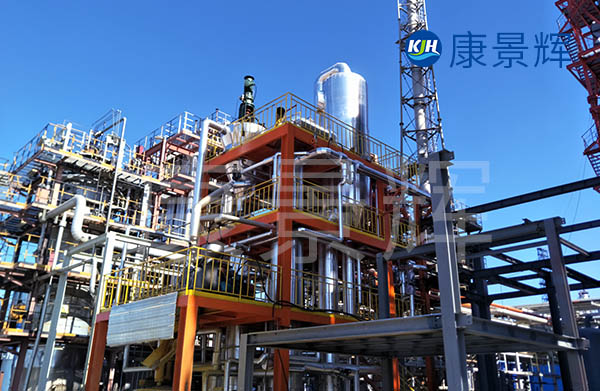

一、5.5t/h硫酸鈉單效MVR蒸發結晶系統工藝設計

1.預處理：

廢水首先通過預熱器進行預熱，通常預熱至50℃左右。

對于含雜質較多的廢水，需進行凈化處理（如除鈣、鎂、有機物等），以減少結垢和提高結晶純度。

2.MVR蒸發結晶：

蒸汽產生與壓縮：硫酸鈉廢水進入蒸發器，被加熱至沸騰狀態，產生大量的二次蒸汽。這些蒸汽隨后被蒸汽壓縮機吸入并進行壓縮，提高其溫度和壓力。

熱能循環利用：被壓縮后的蒸汽具有較高的溫度和壓力，可以作為熱源重新進入蒸發器加熱廢水，實現熱能的循環利用。

蒸發與結晶：在加熱過程中，廢水中的水分不斷蒸發，硫酸鈉濃度逐漸升高。當濃度達到一定程度時，硫酸鈉開始結晶析出。

連續操作與自動化控制：系統采用連續操作方式，并配備先進的自動化控制系統，確保系統的穩定運行。

3.結晶分離：

結晶后的晶漿通過固液分離設備（如離心機）進行分離，得到硫酸鈉晶體和母液。

母液可以返回系統繼續蒸發濃縮，實現連續化生產。

4.后處理：分離出的硫酸鈉晶體可進一步干燥，得到高純度的硫酸鈉產品。

二、5.5t/h硫酸鈉單效MVR蒸發結晶系統設備選型

1.蒸發器類型：

采用單效MVR蒸發器，適用于處理高濃度硫酸鈉廢水。

與物料接觸部分選用TA2鈦材或2205雙相鋼，耐氯離子腐蝕。

2.結晶器：采用強制循環蒸發結晶器，確保結晶過程的穩定性和高效性。

3.冷凝器：二次蒸汽經過冷凝器冷凝后，產生的蒸餾水可回用。

4.真空系統：通過真空泵維持系統的真空度，確保蒸發過程的穩定。

5.自動化控制系統：配備PLC或DCS控制系統，實現對蒸發溫度、攪拌速率、冷卻速率等參數的自動監測和調節。

三、5.5t/h硫酸鈉單效MVR蒸發結晶系統工藝優勢

1.高效節能：MVR蒸發結晶系統通過蒸汽的循環利用，大大降低了能源消耗，相比傳統單效蒸發器，能耗降低了30%以上。

2.產品質量高：通過控制蒸發結晶過程的溫度、壓力、時間等參數，可以得到粒度均勻、純度較高的硫酸鈉晶體。

3.適應性強：該工藝可以處理不同濃度、不同成分的硫酸鈉廢水，對廢水的水質變化具有較強的適應性。

4.自動化程度高：整個工藝過程可以實現自動化控制，減少了人工操作，提高了生產效率和穩定性。

四、5.5t/h硫酸鈉單效MVR蒸發結晶系統應用案例

1.某化工企業：采用MVR蒸發結晶系統處理硫酸鈉廢水，實現了廢水零排放，同時回收的硫酸鈉晶體純度達到97%以上。

2.某稀土企業：通過MVR蒸發結晶工藝，從含硫酸鈉的廢水中回收高純度硫酸鈉，同時減少了廢水處理成本。

通過上述工藝設計和設備選型，5.5t/h硫酸鈉單效MVR蒸發結晶系統能夠高效、穩定地處理硫酸鈉廢水，實現廢水零排放和資源回收利用。
