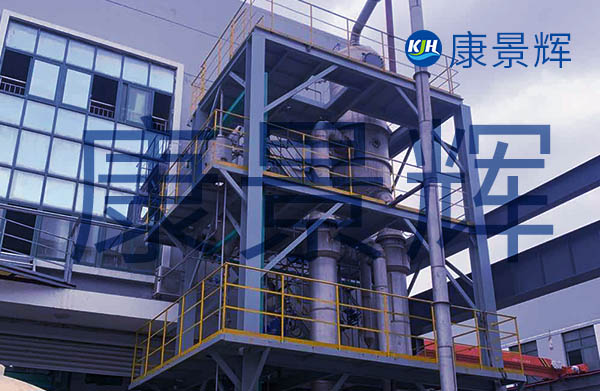

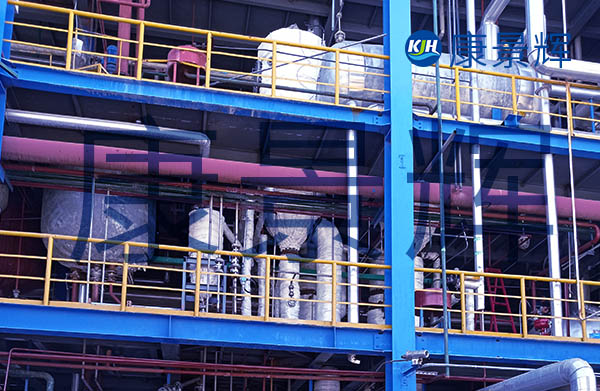

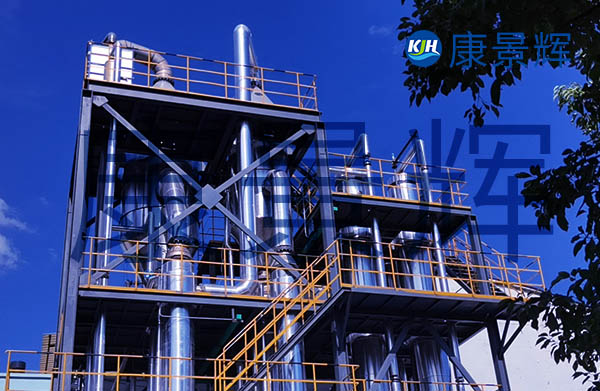

一、醫藥行業氯化鈉三效蒸發結晶系統組成

1.一效蒸發單元：連接蒸汽輸入管與加料槽，蒸汽通過加熱器對物料進行加熱蒸發。

2.二效蒸發單元：利用一效產生的二次蒸汽作為熱源，繼續對物料進行蒸發濃縮。

3.三效蒸發單元：同樣利用前一效的二次蒸汽，進一步蒸發濃縮物料，使氯化鈉達到飽和并結晶析出。

4.冷凝單元：三效蒸發單元的氣相管連接到表面冷凝器，表面冷凝器上安裝有真空泵，通過降低氣壓來降低被冷凝介質的沸點，表面冷凝器與冷卻塔形成冷卻回路。

5.結晶分離單元：三效蒸發單元的晶漿管連接到離心機，離心機將固鹽（氯化鈉結晶）與母液分離，母液進入母液槽，再通過循環泵回到三效蒸發單元繼續蒸發結晶。

6.預熱單元：原料液由進料泵進入，經流量計、調節閥進入預熱器，利用三效蒸發分離出來的二次蒸汽作為熱源進行預熱。

二、醫藥行業氯化鈉三效蒸發結晶系統技術參數

1.蒸發溫度：通常控制在60℃左右。

2.結晶濃度：氯化鈉結晶濃度一般控制在接近飽和狀態。

3.母液循環：母液槽通過循環泵連接到三效蒸發單元的物料輸入端，充分利用母液的熱能。

4.節流裝置：每一效蒸發單元內的加熱列管與分離器的連接管上安裝有節流裝置（如節流圈或閥門），可有效降低汽液分離器對加熱列管的高負壓抽吸作用，避免加熱列管內因物料分散造成堵塞。

三、醫藥行業氯化鈉三效蒸發結晶系統優勢

1.節能：采用多效蒸發工藝，充分利用蒸汽的余熱，相比單效蒸發系統，可大幅減少蒸汽消耗。

2.快速結晶：通過控制蒸發溫度和濃度，使氯化鈉在適宜的條件下結晶析出，結晶純度高。

3.連續運行：系統設計合理，能夠?qū)崿F(xiàn)連續進出料，生產效率高。

4.防堵塞：采用強制循環蒸發單元，結合節流裝置，有效避免加熱列管內因物料分散造成堵塞，保證設備的持續穩定運行。

四、醫藥行業氯化鈉三效蒸發結晶系統應用場景

該系統適用于醫藥行業中氯化鈉溶液的蒸發結晶，能夠快速地將氯化鈉從溶液中分離出來，得到高純度的氯化鈉晶體，可用于制藥過程中的原料制備等環節。
