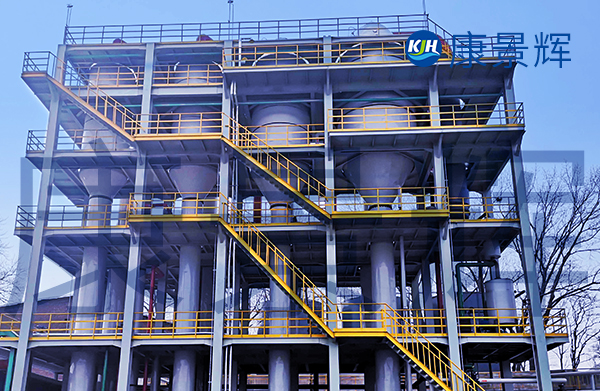

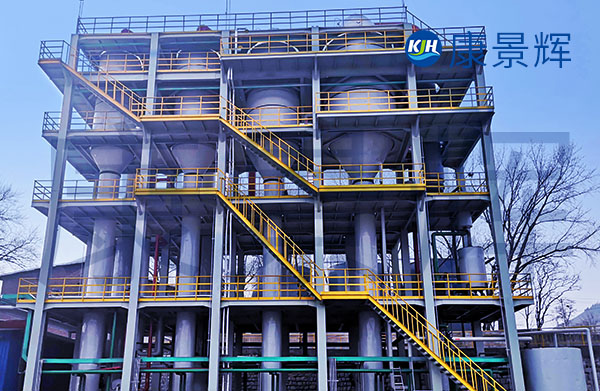

一、氯化鈉、氯化鉀廢水四效蒸發結晶系統工藝設計

1.預處理：

廢水首先通過預熱器進行預熱，通常預熱至50℃左右。

對于含氯化鈉和氯化鉀的廢水，可根據需要進行脫氨處理。

2.四效蒸發：

第四效蒸發器：廢水進入第四效蒸發器，溶液沸點控制在4665℃，濃縮至22%37%。

第三效蒸發器：濃縮后的廢水進入第三效蒸發器，溶液沸點控制在6585℃，進一步濃縮。

第二效蒸發器：廢水進入第二效蒸發器，溶液沸點控制在85110℃，濃縮至37%46%，氯化鈉晶體含量5%15%。

第一效蒸發器：廢水進入第一效蒸發器，溶液沸點控制在95125℃，進一步濃縮。

3.結晶分離：

氯化鈉結晶：在接近100℃下蒸發濃縮溶液，氯化鈉因溶解度變化小優先結晶析出，通過離心分離得到工業級氯化鈉。

氯化鉀結晶：將分離氯化鈉后的母液冷卻至030℃，氯化鉀因溶解度隨溫度降低明顯下降而大量結晶析出，離心分離得到氯化鉀產品。

4.母液循環：冷卻結晶后的母液返回蒸發系統，實現連續化生產，提高收率。

二、氯化鈉、氯化鉀廢水四效蒸發結晶系統設備選型

1.蒸發器類型：

采用四效強制循環蒸發器，適用于高粘度、易結垢的物料。

與物料接觸部分選用TA2鈦材或2205雙相鋼，耐氯離子腐蝕。

2.結晶器：采用獨特設計的結晶器，能滿足連續進料和排料的工藝要求，內部結構使得晶體和清液得到有效的快速分離。

3.冷凝器：四效蒸發分離的二次蒸汽依次進入預熱器和冷凝器，未冷凝的二次蒸汽繼續進入冷凝器進行冷凝。

4.真空系統：通過真空泵維持系統的真空度，確保蒸發過程的穩定。

5.自動化控制系統：配備PLC或DCS控制系統，實現對蒸發溫度、攪拌速率、冷卻速率等參數的自動監測和調節。

三、氯化鈉、氯化鉀廢水四效蒸發結晶系統應用案例

1.高鹽廢水處理：某企業采用四效蒸發結晶系統處理高鹽廢水，通過蒸發結晶分離出氯化鈉和氯化鉀，實現廢水零排放。采用MVR（機械蒸汽再壓縮）技術，蒸發能耗僅為傳統多效蒸發的30%50%，顯著降低運行成本。

2.飛灰洗水處理：鋼廠煙道灰洗水和垃圾焚燒飛灰洗水處理中，采用MVR熱法分鹽結晶工藝，實現氯化鈉和氯化鉀的分離。

通過上述工藝設計和設備選型，氯化鈉、氯化鉀廢水四效蒸發結晶系統能夠高效、穩定地分離氯化鈉和氯化鉀，滿足工業生產的需求。
